劣化の種別と修繕仕様 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
No.1 タイル外壁面 クラックの発生 |
|
|
|
|
|
|
|
|
|
|
|
|
写真No.01 |
補修の目的 |
|
|
|
|
撮影部位 |
|
クラックからの雨水及び有害ガスの侵入を防止し、コンクリートの中性化及びタイル浮きの発生・ |
|
|
|
|
剥落への要因となることを防止することを目的とします。 |
|
|
|
|
|
|
|
|
|
原因と結果 |
|
|
|
|
建物形状及びコンクリートの伸縮等による構造的な原因によるものと、地震及び電車・自動車等の |
|
|
|
|
振動、地盤の動き等外的要因によっても引き起こされます。 |
|
|
|
|
この状態を長期に放置するとコンクリートの中性化と鉄筋腐食が促進され、強度に影響を及ぼす |
|
|
|
|
ばかりか、タイル剥落等事故等にもつながります。 |
|
|
|
|

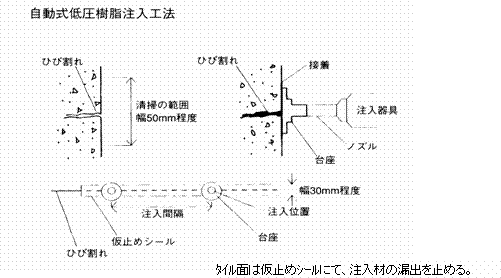

補修仕様 |
|
|
|
|
|
|
|
|
|
|
|
@下地処理 |
ワイヤーブラシ・ディスクサンダー等で、ひび割れ上を研磨・清掃する。 |
|
|
|
|
|
A座金取付 |
注入口位置をマーキングした後、台座を接着剤にて固定する。 |
|
|
|
|
|
B仮止めシール |
仮止めシール材でひび割れに沿って確実にシールし注入材が流出しないよう |
|
|
|
|
|
|
確実にシールする。 |
|
|
|
|
|
|
C注入 |
|
注入用シリンダーを用いてエポキシ樹脂樹脂を注入する。 |
|
|
|
|
|
|
|
|
|
|
D仕上げ |
仮止めシール・注入用シリンダーを除去し、注入面を研磨、仕上げる。 |
|
|
|
|
|
E塗装補修 |
既存塗仕上げに出来るだけ合わせ補修塗装します。 |
|
|
|
写真No.02 |
|
|
|
|
|
|
|
撮影部位 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
